製品情報
SKIPPER/HORIZON
製造元:
A.L.ONE AF PLUS【人工肺】
小柄な女性~全ての成人患者様のプロファイルをカバーする設計
- 低プライミングボリューム:225ml
- 小膜面積:1.65㎡
- 最大血液流量:7L/分
- 小熱交換面積:0.08㎡
- A.g.i.l.e. (ホスホリルコリン)コーティング

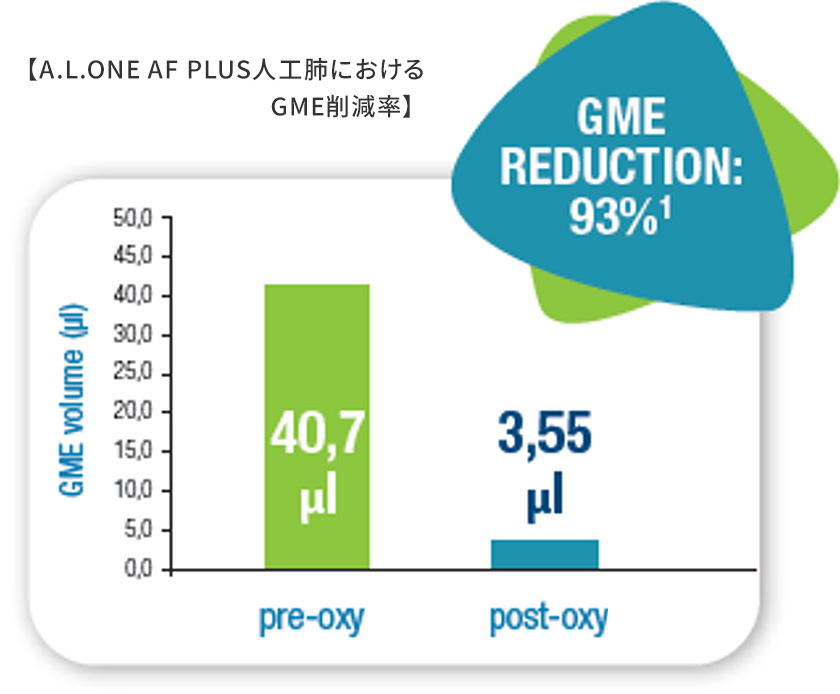

- 2つのフィルタリング層で構成された、特許取得済みのカスケード動脈フィルター80㎛+38㎛(最大93%のGMEを削減)
HORIZON【リザーバー】
GMEを低減させるためのソリューション
HORIZON静脈リザーバーはGMEの生成を最小限に抑えるよう、独自の濾過技術を採用
- 心外血と心内血を別々に収集するために考案された独自のろ過技術
- 血液の乱流を抑えるための特許取得済みのヘリコイドコンベヤー
- 最大貯血容量:4500ml
- 3種類のフィルター:
- 静脈血(80μm)
- 心内血(40μm)
- 心外血(40μm)
- A.g.i.l.e. (ホスホリルコリン)コーティング
- アダプタ―各種
SKIPPER【リザーバー】
GMEを低減させるためのソリューション(下脱血)
脱血ポートがリザーバーの下部に位置し、血液流線をコントロールするデザインにより、血中に混入した大小の気泡除去を行う
脱血ポートに流入した血液は、静脈血フィルターで濾過される前に流入後上昇する構造。
この上昇流を発生させることにより、気泡を含んだ静脈血の血液流線を液面方向に向け除泡する構造となっている。
静脈血フィルターとカーディオトミーフィルターの2種類のフィルターが上下に一本統合化
- 最大貯血容量:4600ml
- 2種類のフィルター:
- 静脈血(80μm)
- 心内血/心外血(40μm)
- A.g.i.l.e. (ホスホリルコリン)コーティング
仕様
人工肺仕様
A.L.ONE AF PLUS(動脈フィルター内蔵型) | ||
---|---|---|
膜面積/材質 | 1.65㎡/ポリプロピレン | |
熱交換面積/材質 | 0.08㎡/ステンレススチール | |
充填量 | 225ml | |
最大血液流量 | 7.0L/min | |
カスケードフィルターサイズ | 80㎛ | |
38㎛ | ||
ポート類 | 静脈血入口ポート | 3/8インチ |
静脈血出口ポート | 3/8インチ | |
カーディオプレジアポート | 1/4インチ | |
パージポート | 1/4インチ | |
ガス入口ポート | 1/4インチ | |
ガス出口ポート | 3/8インチ | |
動脈血サンプリングポート | ルアーポート | |
動脈血温度プローブ | ストレート | |
動脈血圧力ポート | ルアーポート | |
冷温水出入口ポート | ハンセン型×2 | |
コーティング | ホスホリルコリン(A.g.i.l.e) |
静脈血貯血槽(リザーバー)仕様
Horizon | Skipper | ||||
---|---|---|---|---|---|
材質 | ポリカーボネイト | ||||
最大貯血量 | 4500ml | ||||
最大血流量 | 8L/min | 7L/min | |||
最低貯血量 | 150ml(〜5L/min) | 200ml | |||
200ml(5〜8L/min) | |||||
静脈フィルターポアサイズ | 80㎛ | ||||
カーディオトミーポアサイズ | 40㎛ | ||||
ポート類 | 静脈血入口ポート | 上部 | 1/2(3/8"アダプター付き) | 下部 | 1/2インチ×1 |
静脈血出口ポート | 下部 | 3/8インチ×1 | 下部 | 3/8インチ×1 | |
吸引血流入ポート (カーディオトミーフィルター内) |
上部 | 1/4インチ×4 | 上部 | 1/4インチ×6 | |
3/8インチ×2 | 3/8インチ×1 | ||||
ルアーロックポート | 上部 | 3 | 上部 | 2 | |
ポスロックポート | 上部 | 2(ルアーロックに変換可) | 上部 | 2(ルアーロックに変換可) | |
ベント/VAVDポート | 上部 | 1/4インチ×1 | 上部 | 1/4インチ×1 | |
非濾過ルアーロックポート | 上部 | ルアーロック×1 | 上部 | ルアーロック×1 | |
温度プローブポート | 上部 | 1 | 下部 | 1 | |
コーティング | ホスホリルコリン(A.g.i.l.e) | ||||
陰陽圧開放弁 | ◯ | ◯ |
品番
人工肺単体
型番 | 製品内容 |
---|---|
AG5204 | A.L.One AF plus(動脈フィルター内蔵型) |
セット品(人工肺+リザーバー)
型番 | 人工肺 | リザーバー |
---|---|---|
AG5300 | A.L.One AF plus(動脈フィルター内蔵型) | Horizon 静脈リザーバー |
AG5214 | A.L.One AF plus(動脈フィルター内蔵型) | Skipper 静脈リザーバー |
医療機器承認番号:22300BZX00362000
販売名:スキッパー(AF プラスタイプ)
医療機器承認番号:231AFBZX00016000
販売名:ホライズンリザーバー
